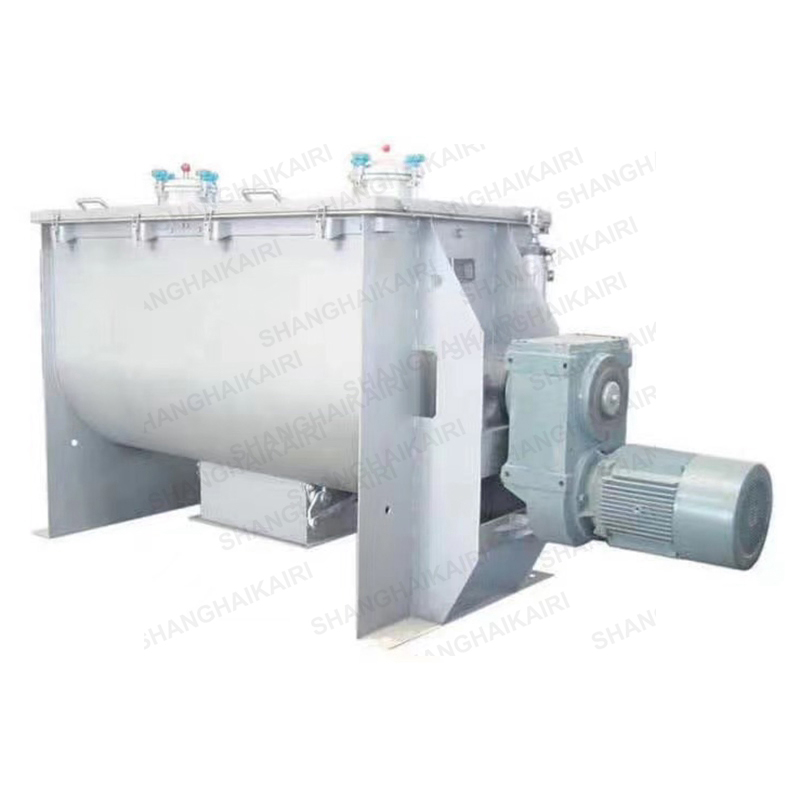

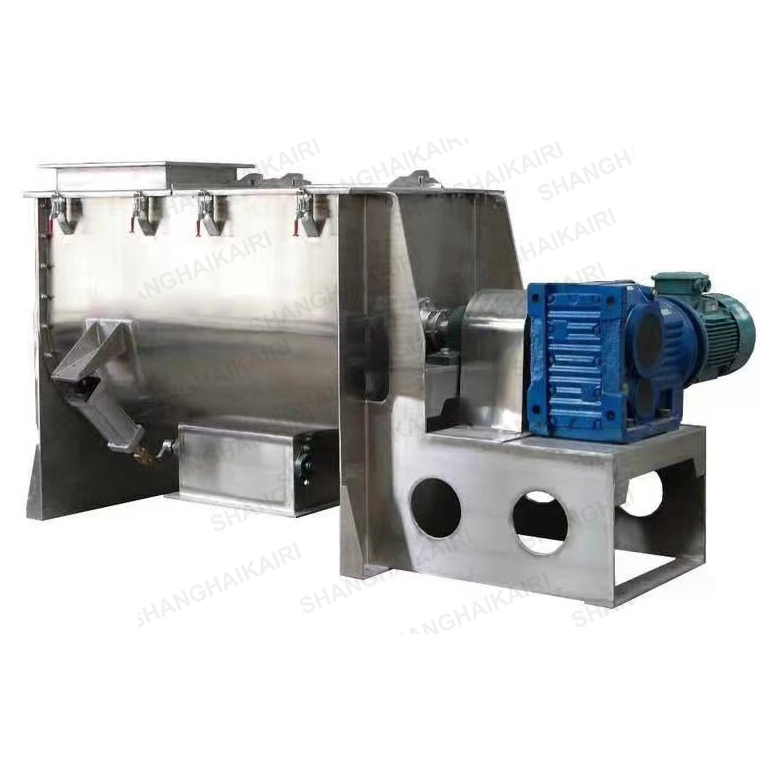

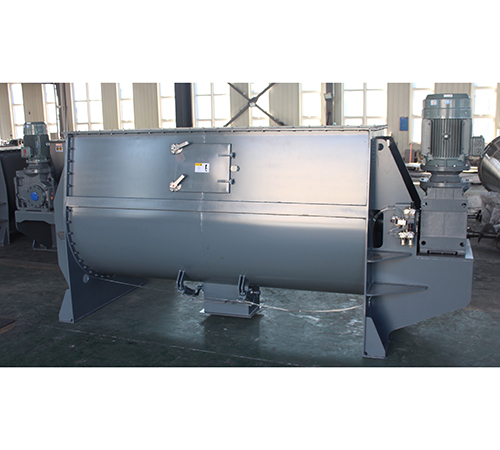

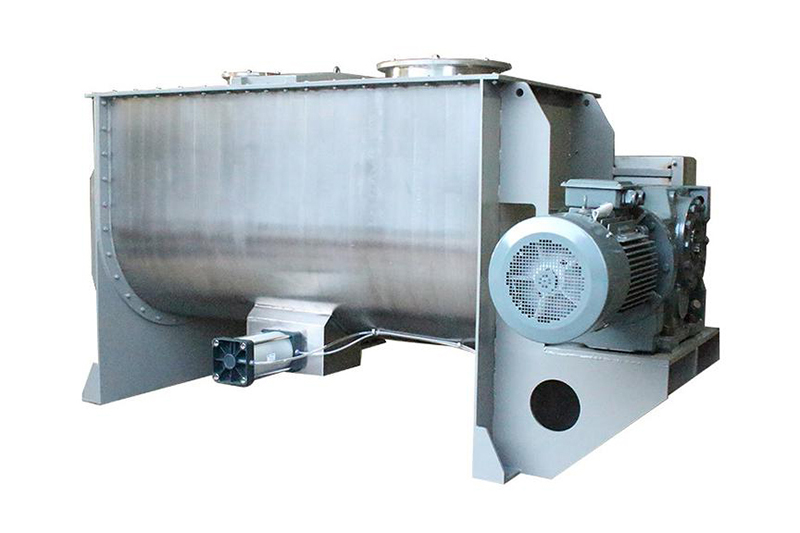

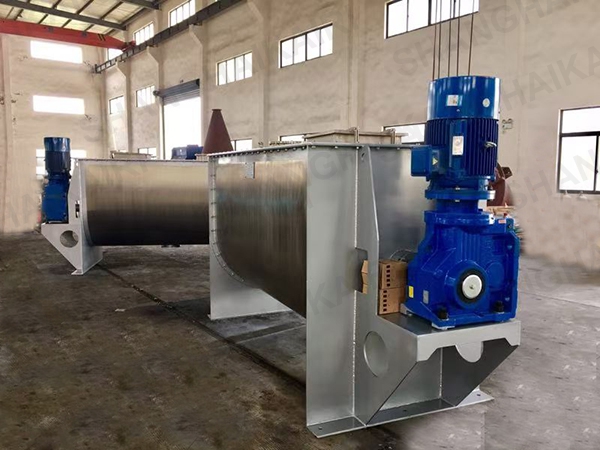

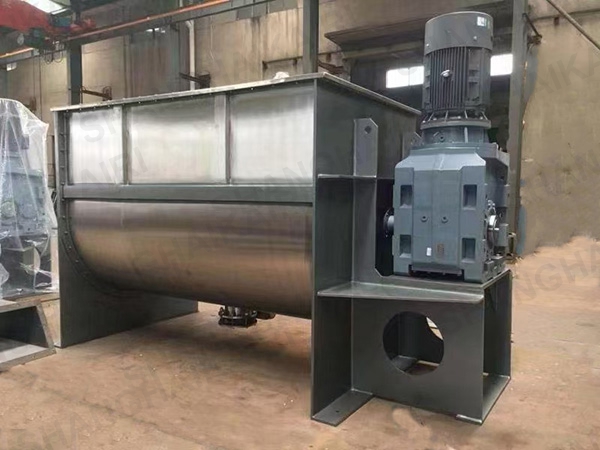

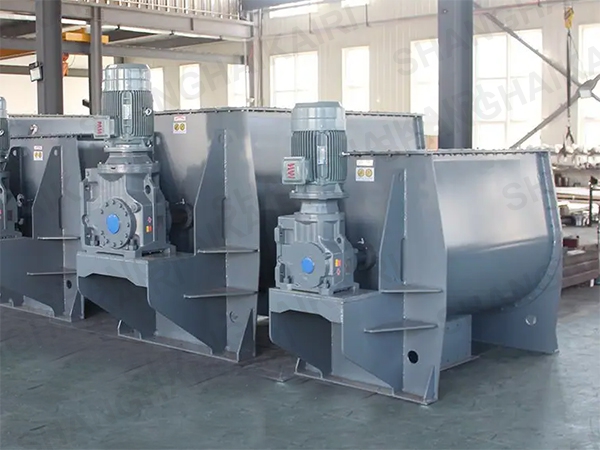

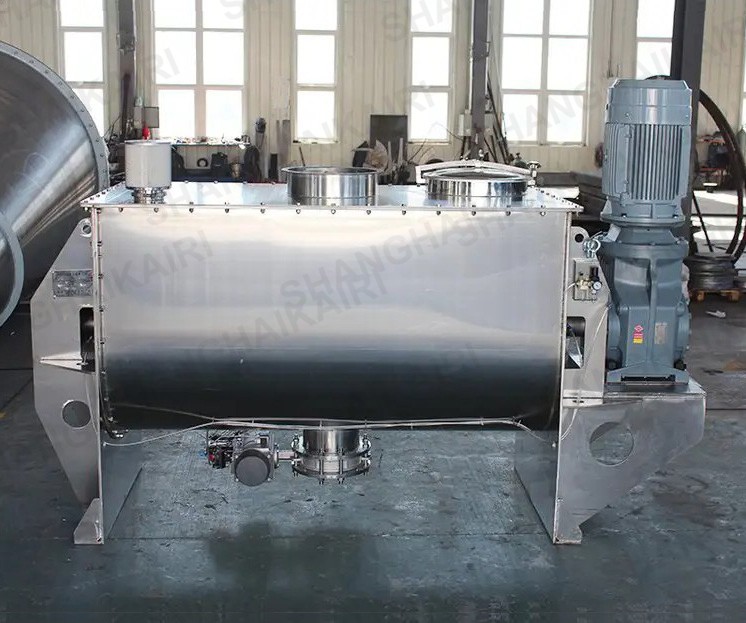

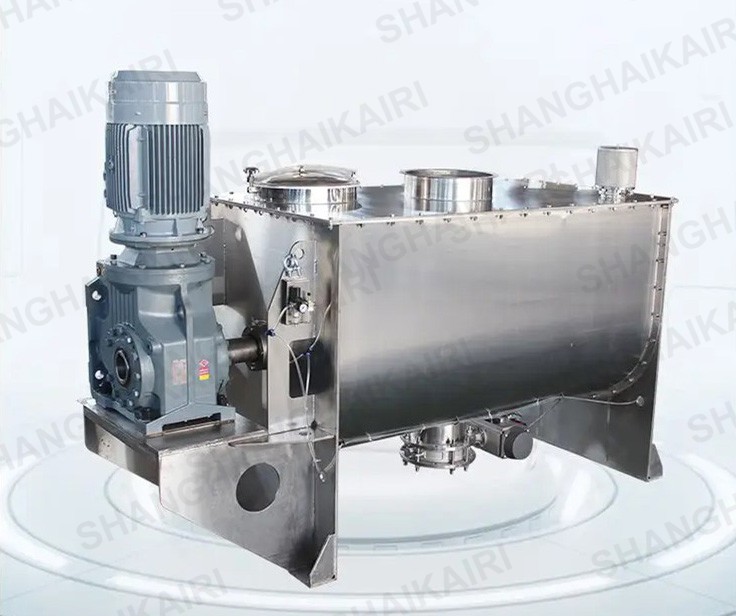

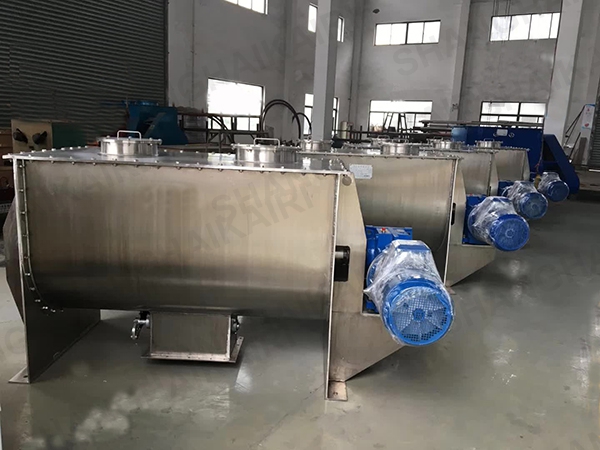

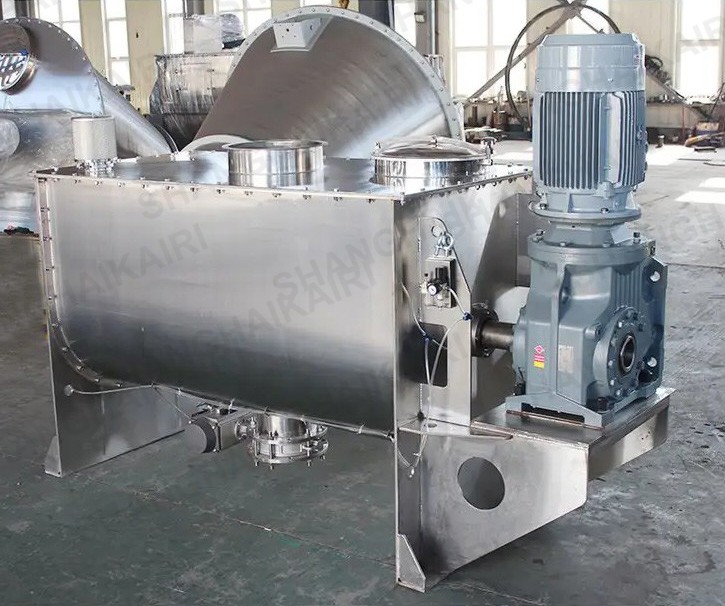

WLD-系列臥式螺帶混合機

產品描述

WLD-臥式螺帶混合機在化工、醫藥、食品、建材等領域廣泛使用，可用于粉體與粉體的混合、粉體添加少量液體混合、粉體與顆粒的混合等工藝。

技術參數

每批次處理能力0.1~30立方米

每批次處理物料0.3~15噸

所用混合時間在3~15分鐘

設備材質可為316L、321、304、碳鋼

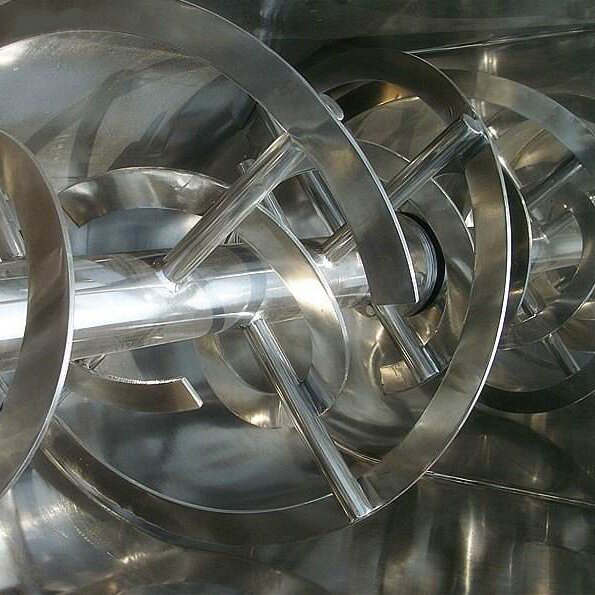

WLD-系列臥式螺帶混合機由U形容器、螺帶攪拌葉片和傳動部件組成；螺帶狀葉片一般做成雙層或三層，外層螺帶將物料從兩側向中央?yún)R集，內層螺帶將物料從中央向兩側輸送，形成對流混合。該系列機對于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合有良好的效果，筒蓋可做成全開式門，以便于對設備進行清洗，更換混合物料。

1、該機為臥式筒體，內外二層螺旋帶具有獨特的結構，運轉平穩、質量可靠，噪音低，使用壽命長，安裝維修方便，并有多種攪拌器結構，用途廣泛的多功能混合設備。臥式螺條混合機在混合機效果不受顆粒的大小密度影響。

2、混合速度快，混合均勻度高，特別是粘性，螺旋帶上可以安裝刮板，對有粘性物料亦有很好的混合效果。

3、在不同物料的混合要求下（特殊物料必須每次混合需清洗），采用不同螺旋帶結構，可加熱、干燥的夾套型。

4、正反旋轉螺條安裝于同一水平軸上，形成一個低動力效率高的混合環境。平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用，亦可加裝噴液系統。更好的將液體和粉體充分均勻混合。

5、臥式機體上也可以開設有活動清理門，以便供用戶清洗。設備整體高度較低，便于安裝。

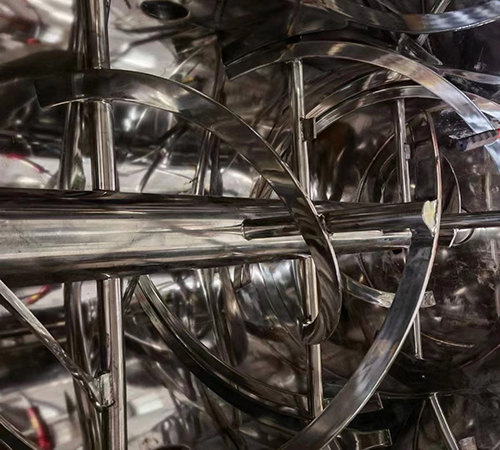

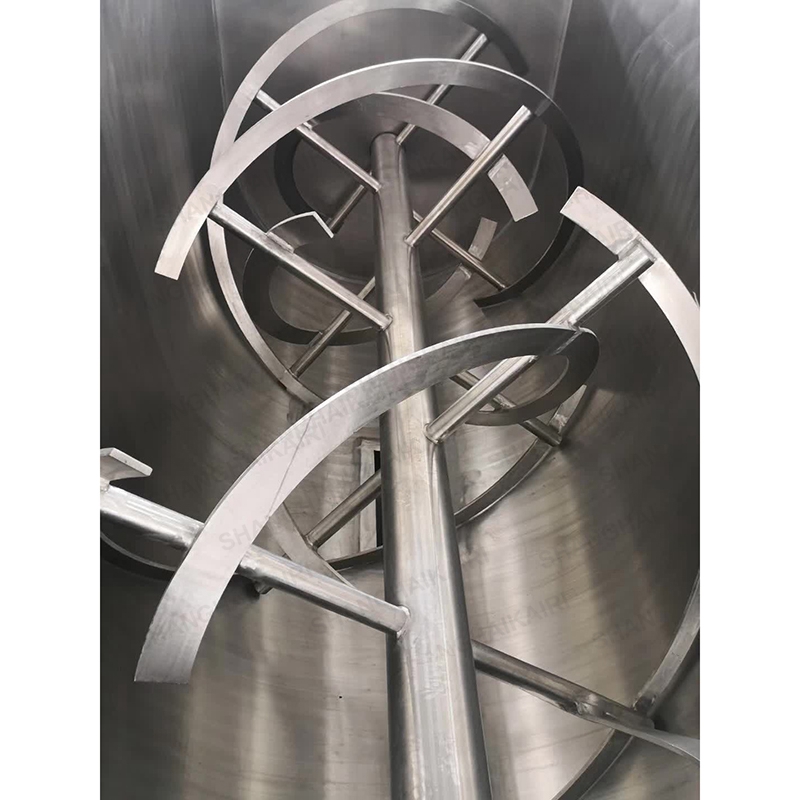

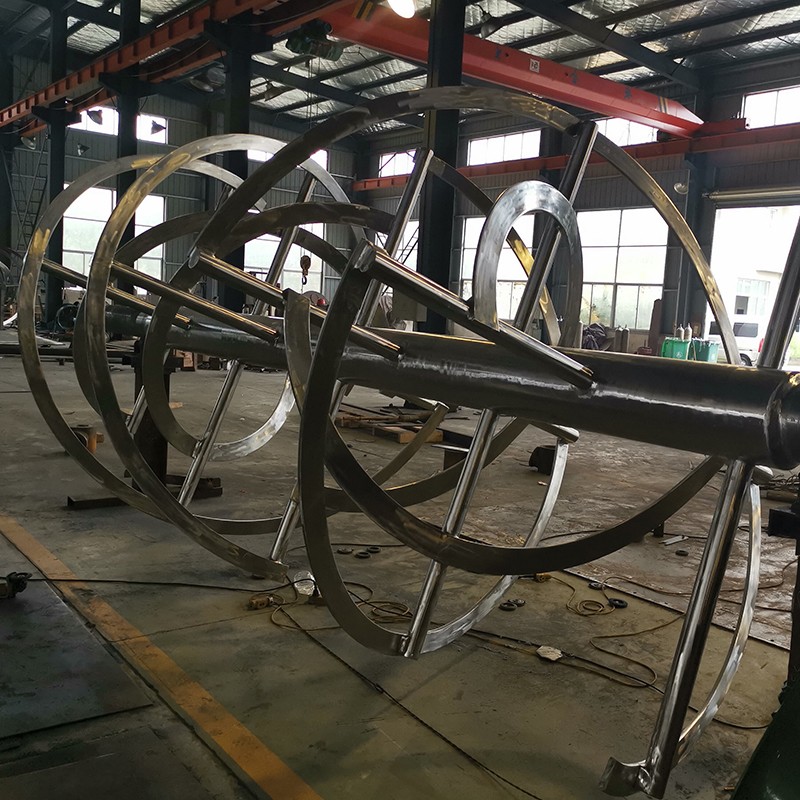

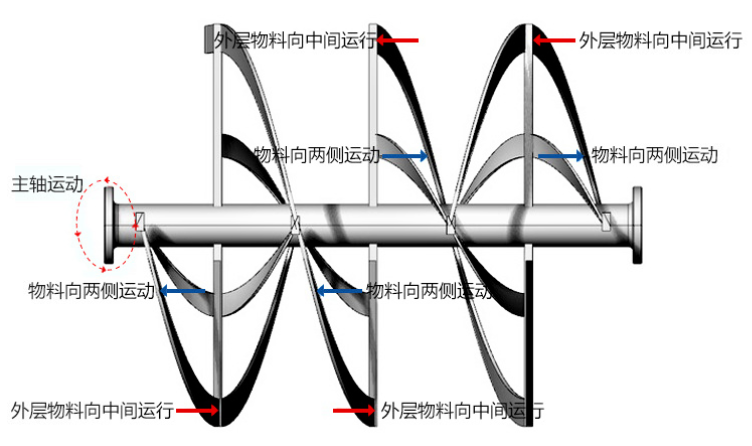

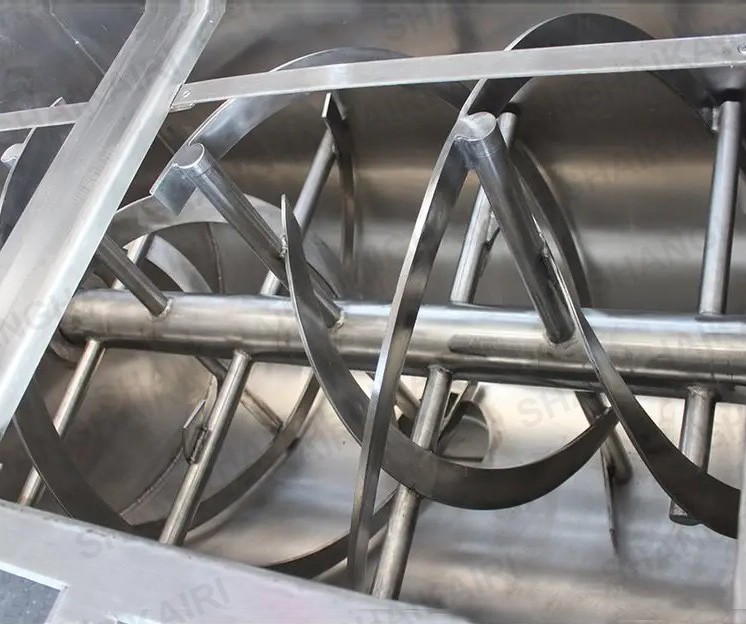

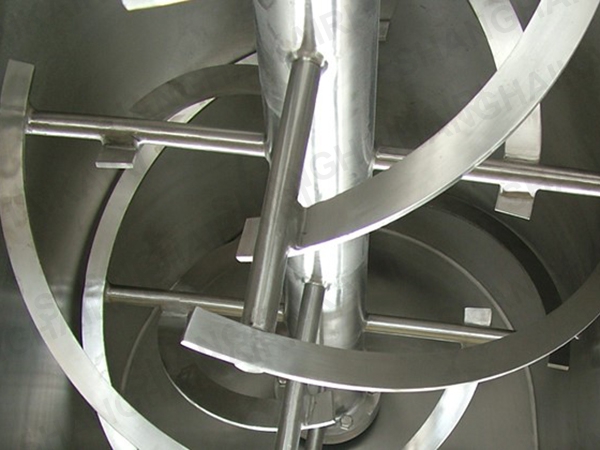

WLD-系列臥式螺帶混合機由安裝于攪拌軸上的內外徑螺條帶動筒體內物料，使攪拌器在筒體內大范圍翻動物料。攪拌器結構上，螺條設計成內外、左右互為反螺條，攪拌器工作時內螺條帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺條帶動靠近筒壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在筒體內對流循環、剪切滲混，完成物料在較短時間內快速均勻混合，提高生產率。


臥式螺帶混合機混合部件有內外螺帶，外螺旋帶在動力的驅動下，其螺旋機構配合旋轉方向把物料從筒體兩端向中央地帶推動，而內螺旋帶把物料從中間向兩端推動，形成對流混合。混合機臥式筒體底部出料口，外螺帶的螺旋結構配合主軸旋轉方向推動筒壁內側物料至出料口出料。


備注：

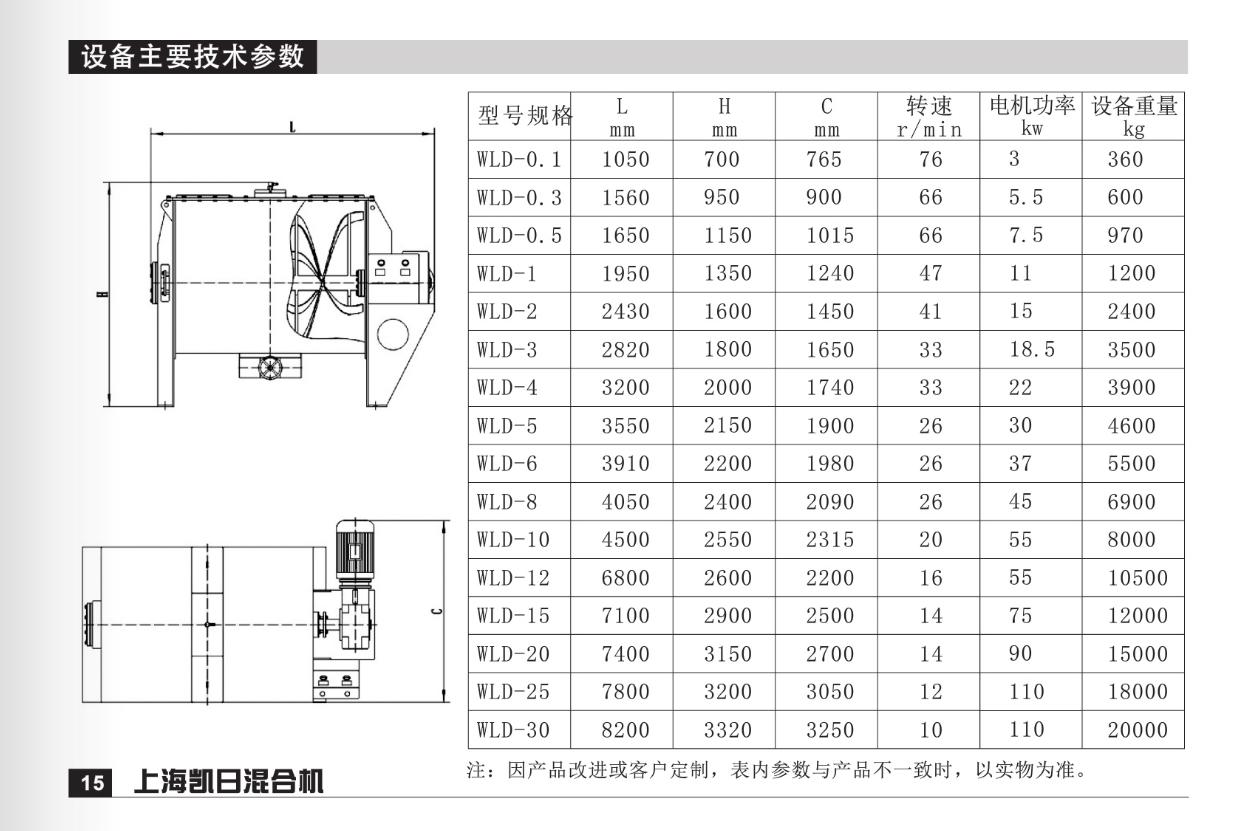

* 表中混合量是以物料堆積密度為1的粉料為介質所測數據，選型應根據產品的目數、物料堆積密度、流動性等參數進行計算。

* 如有高溫、高壓、易燃、易爆、腐蝕性、粘性等工況時，必須提供詳細數據，以便另行選型定制。

* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。

* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。

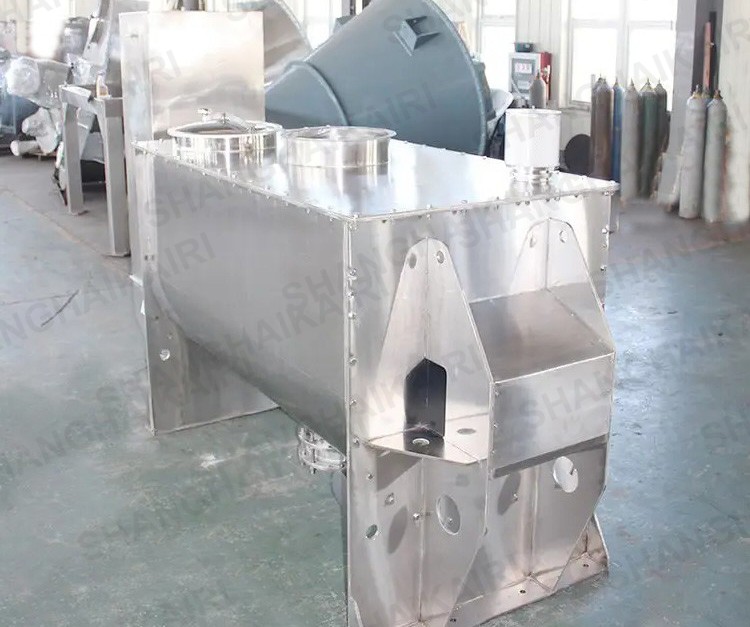

A、設備的外觀處理與選材制作:

筒體外觀處理分為：滾花、噴漆、拉絲（常規）、鏡面與噴砂，選材時區分混合部分金屬材料類別，不銹鋼用“P”、碳鋼用“C”、筒體內部拋光數值基本為Ra1.6（常規），筒體內部也可噴涂碳化鎢，特氟龍等耐腐材料。有關要求在訂貨時提出說明。

設備材質可選用碳鋼C、不銹鋼P(yáng),304、321、316L等，不同的材質也可互相結合以達到理想的組合效果。

物料接觸部分304不銹鋼P(yáng)

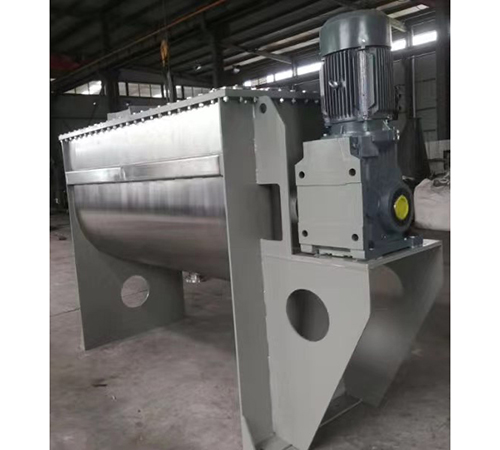

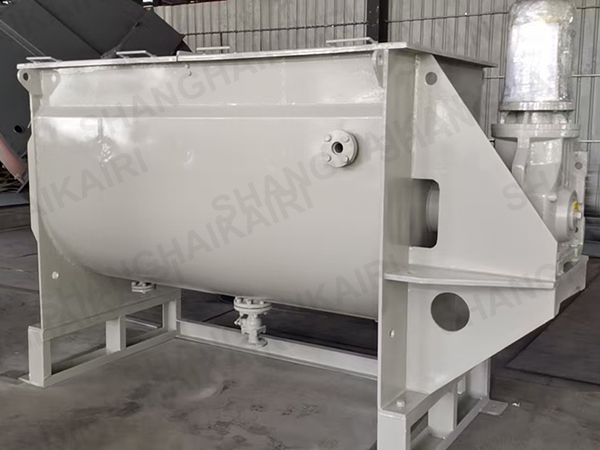

噴漆表面（碳鋼C）
筒體內部拋光Ra1.6(常規）

B、驅動裝置：

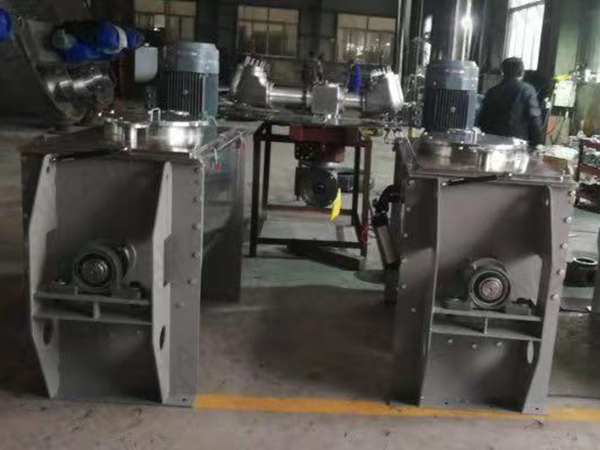

臥式螺帶混合機可根據混合物料的堆積密度、粒目等因素，選擇理想的驅動方式，傳動減速機采用：擺線針輪減速機、齒輪減速機。電機可配：普通電機、防爆電機、變頻電機等。

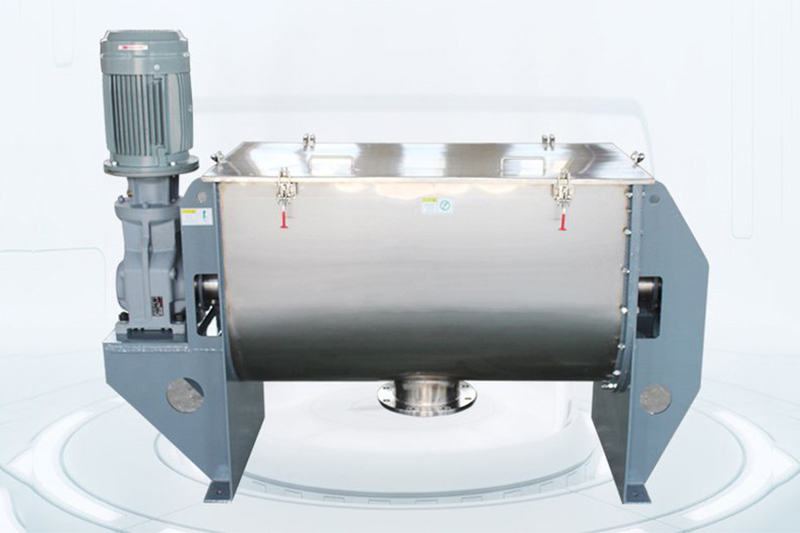

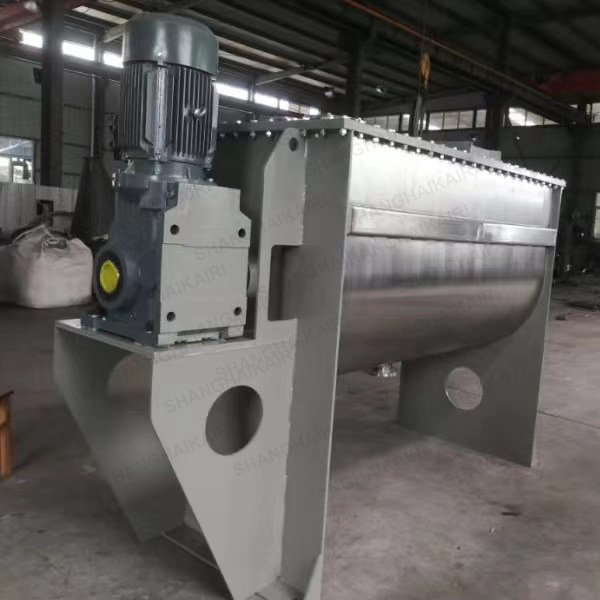

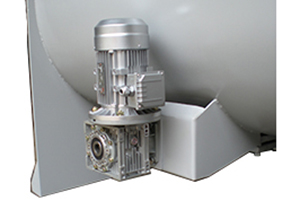

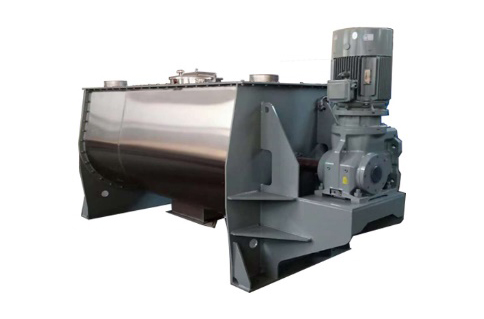

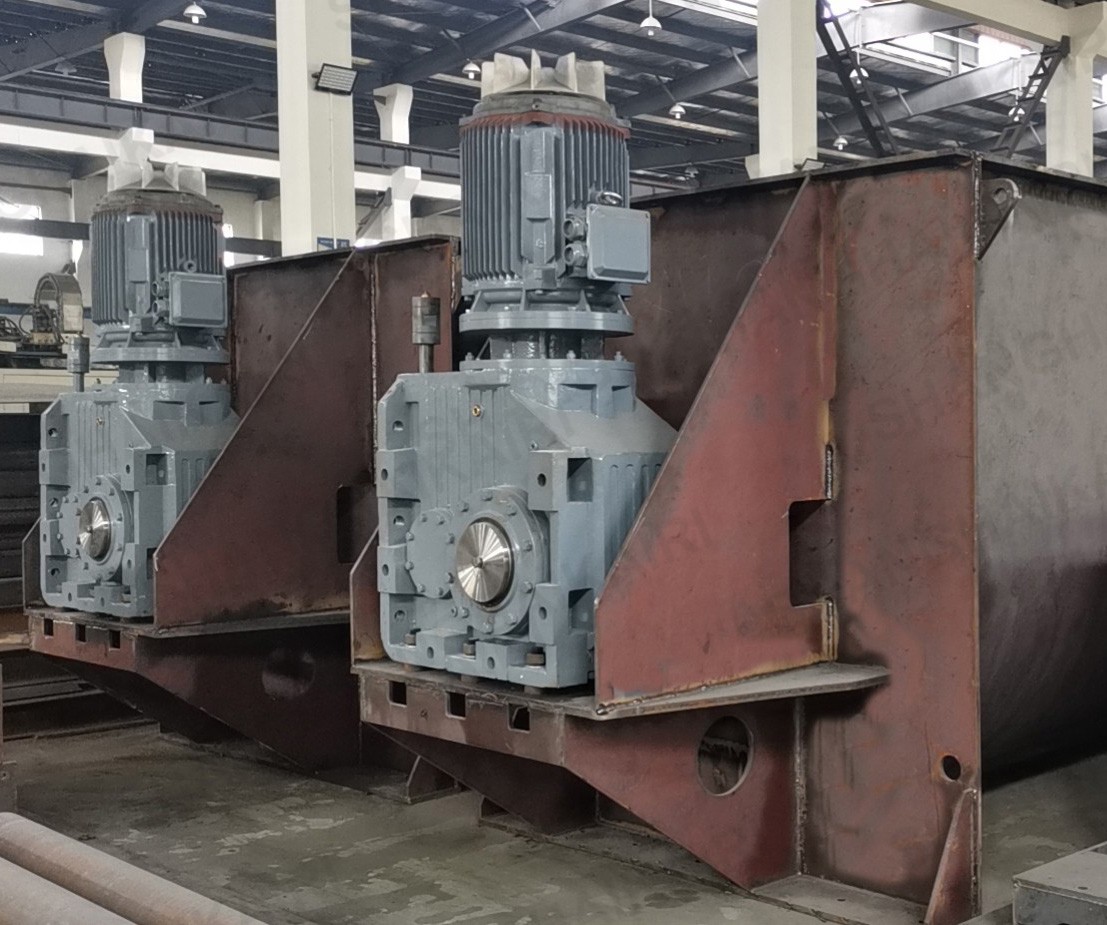

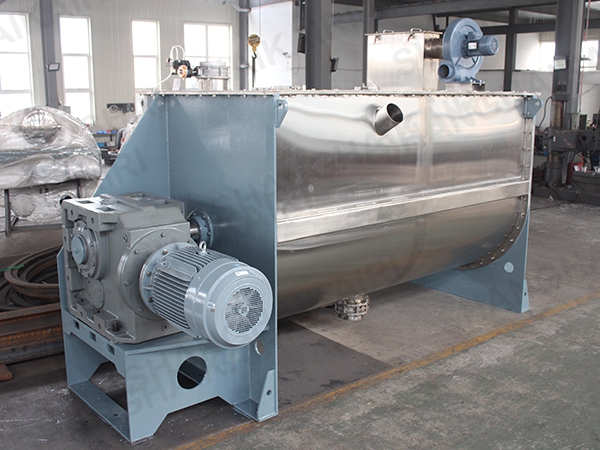

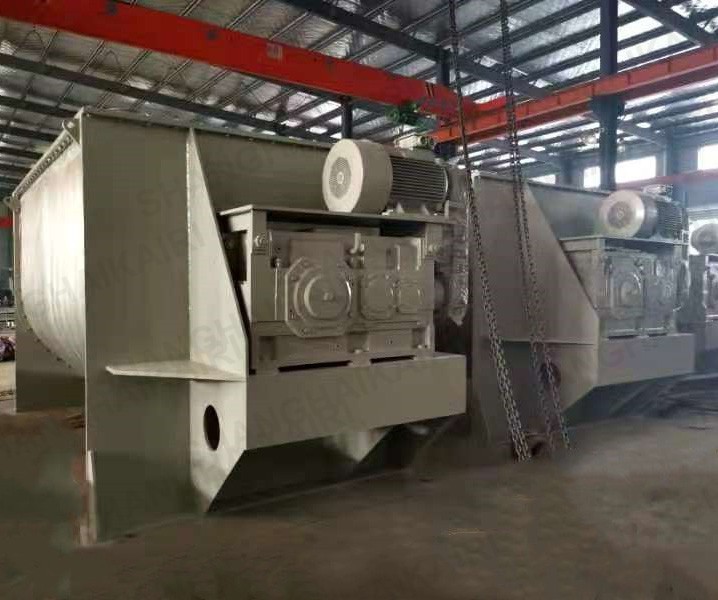

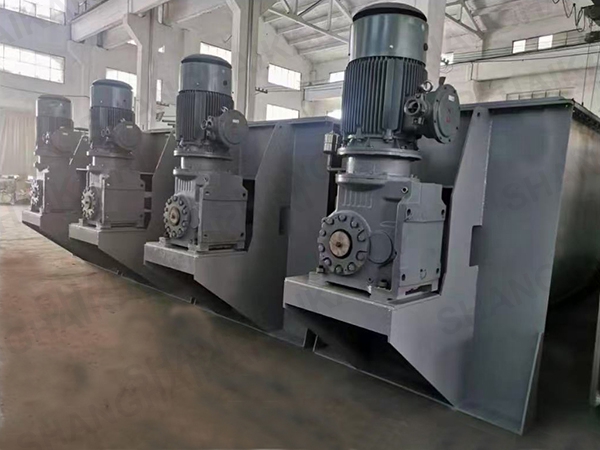

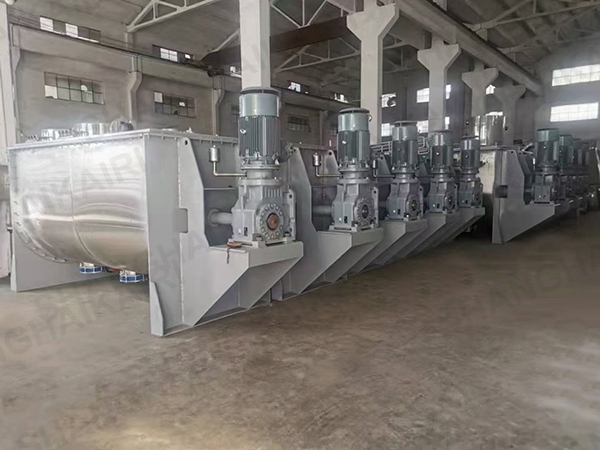

齒輪減速機（WLD-0.1m3至WLD-30m3）

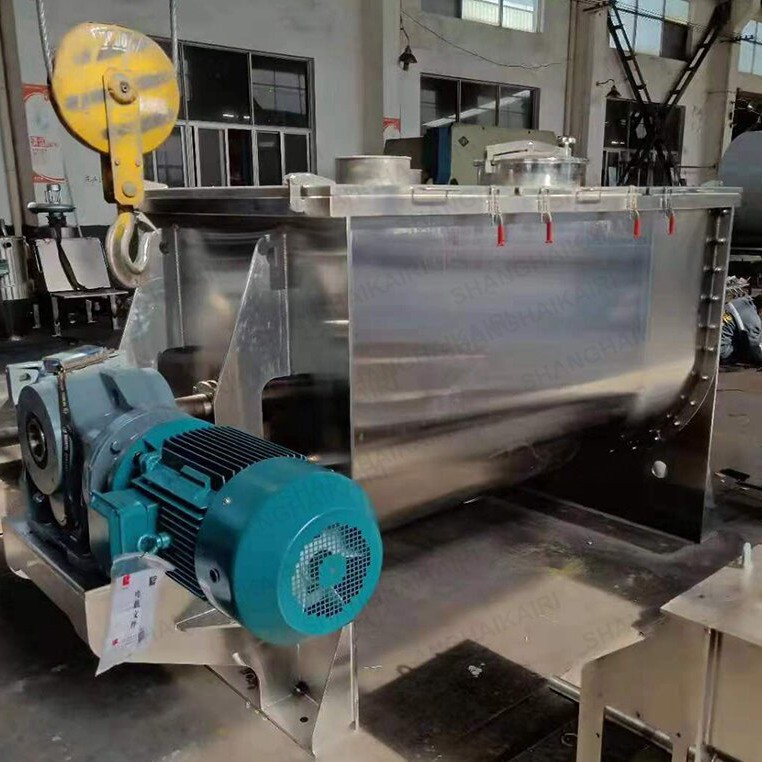

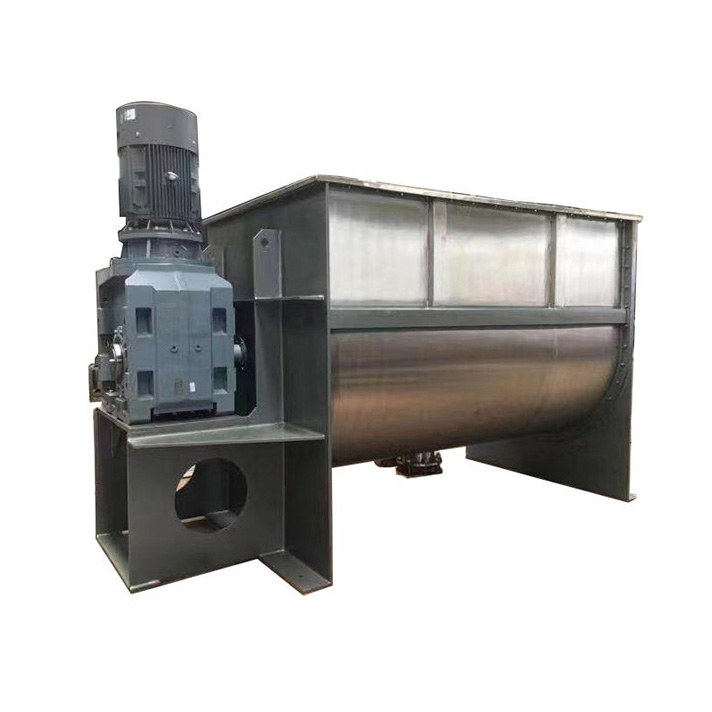

齒輪減速機

C、出料方式：

混合機出廠時均配有手動的抽板閥，可控制放出料速度。大開門曲面出料閥可快速的將物料從筒體內排出，按用戶要求該機也可裝配蝶閥、閘閥、球閥等國標閥門。出料閥的操作方式：手動用S、電動用J、氣動用Q。

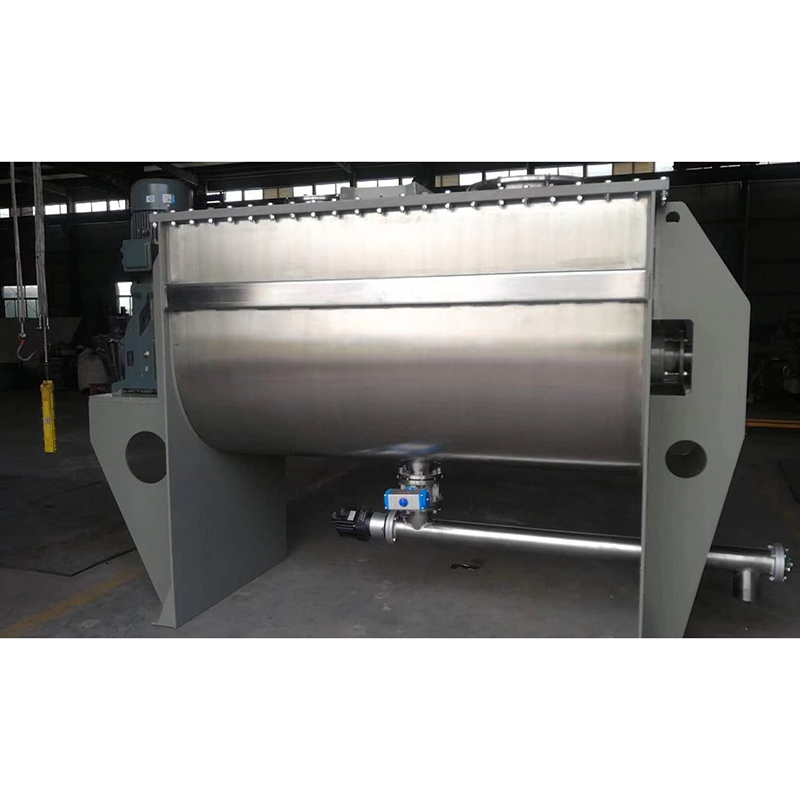

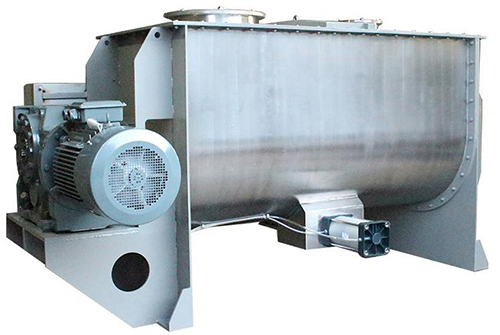

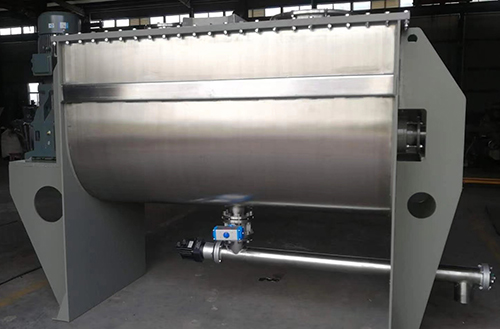

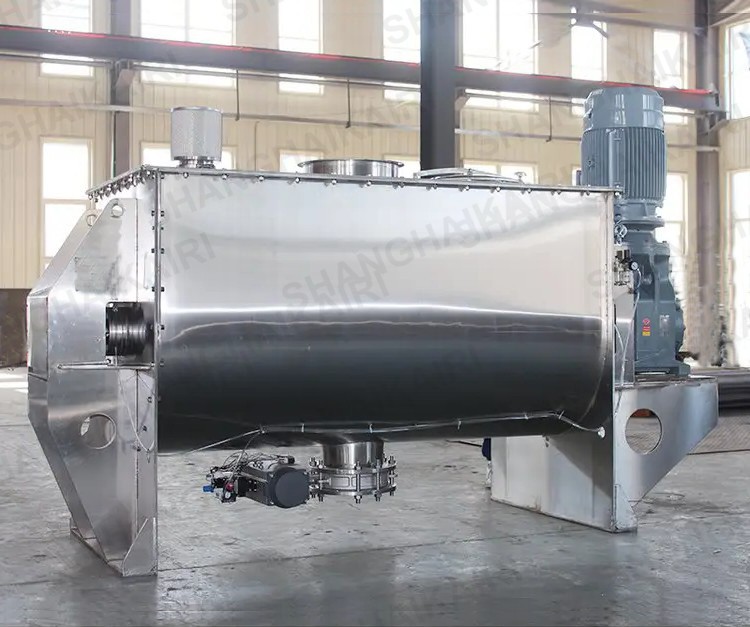

氣動出料
機動出料

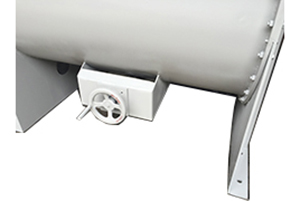

手動出料

D、開口布局

混合機筒蓋上設有若干孔，供進料、觀察、清洗、維修用，按照用戶的不同要求進行改造：全開式、半開式翻蓋、排氣孔、除塵孔、國標法蘭對接等。

法蘭式進料口

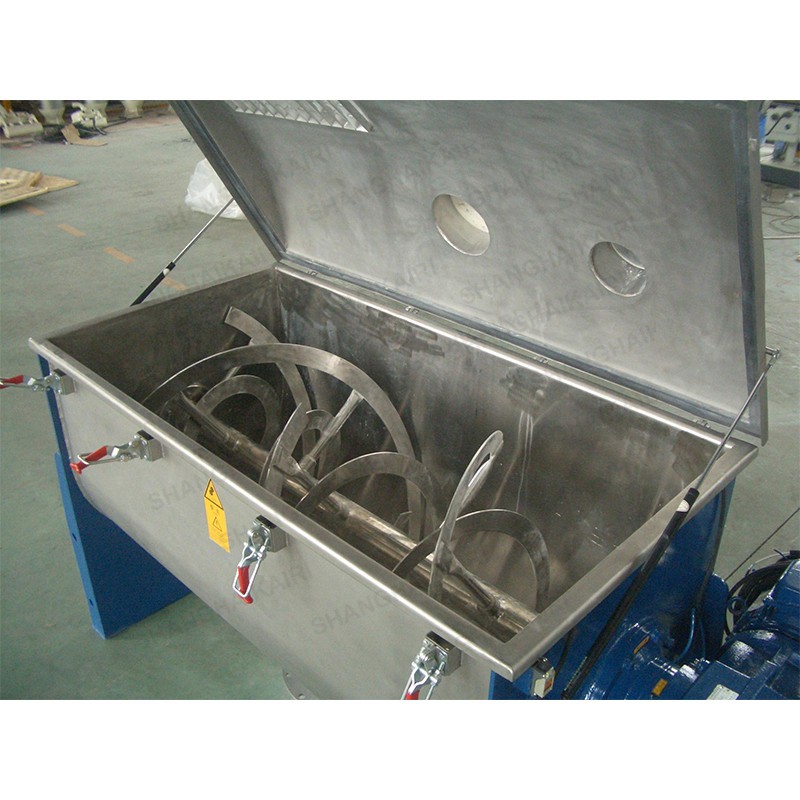

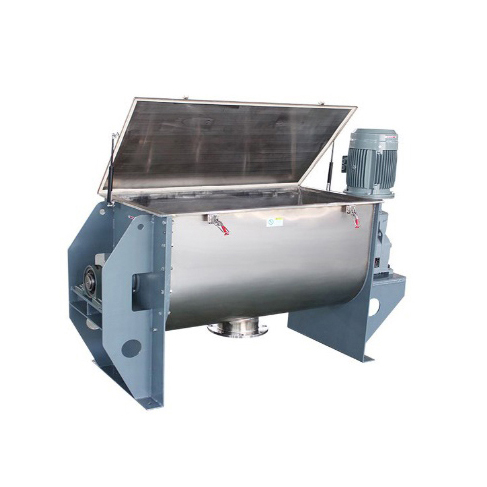

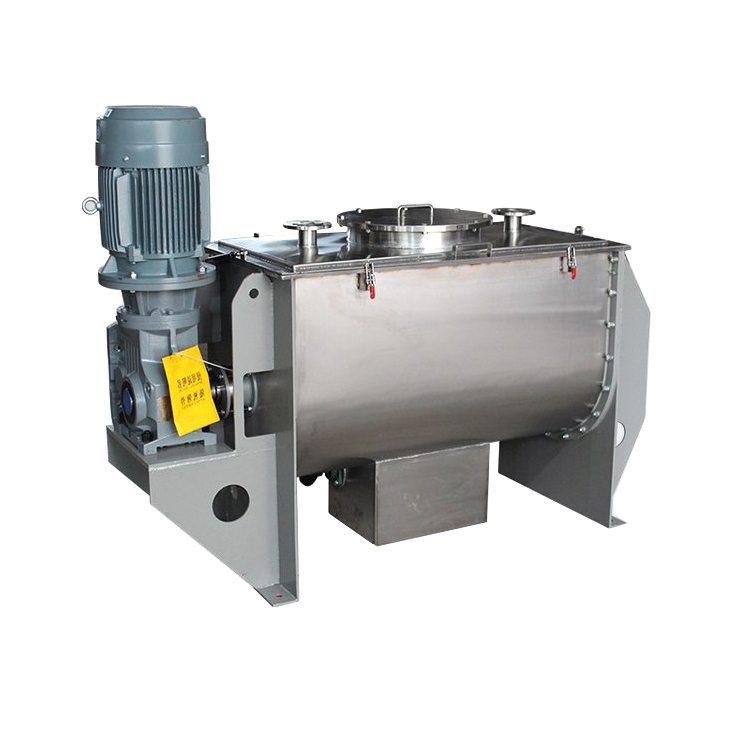

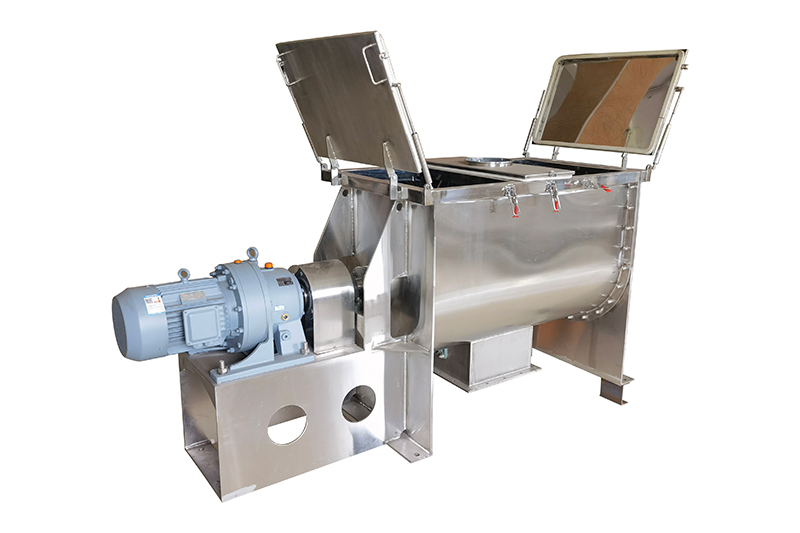

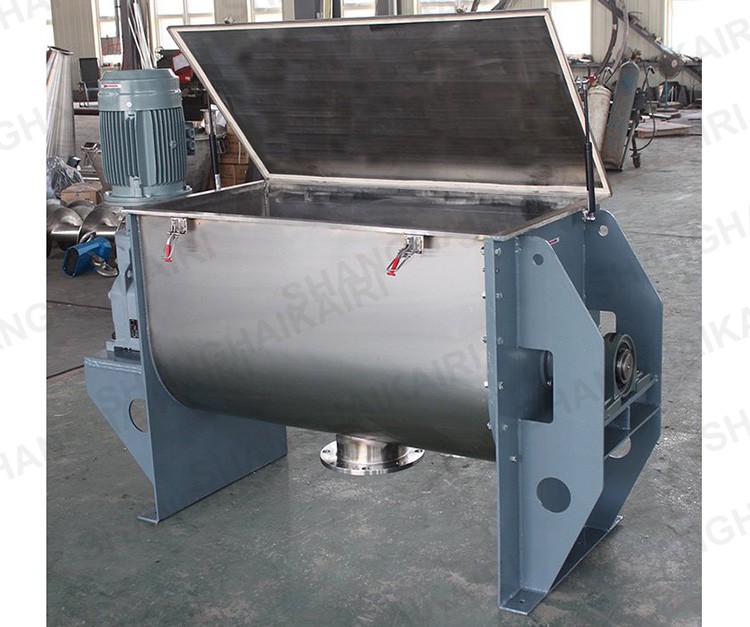

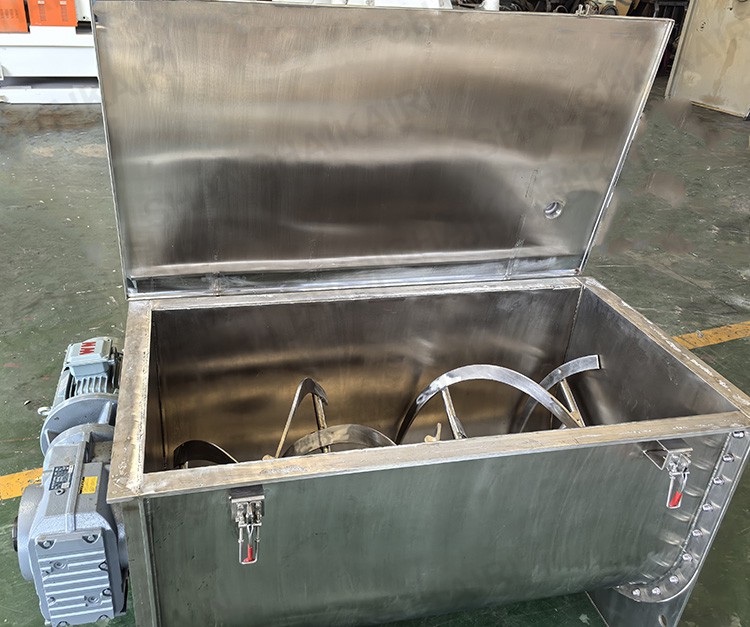

全開式開口

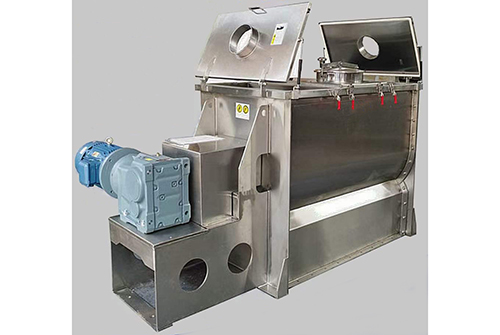

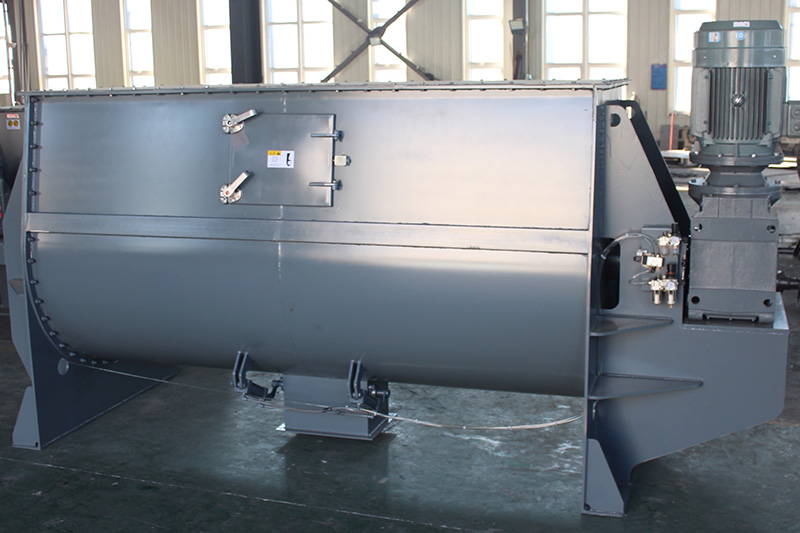

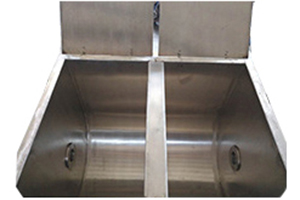

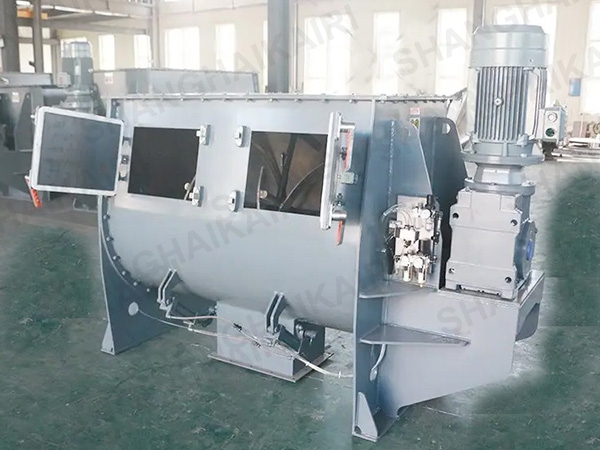

對開式開口

E、配套與定做

臥式螺帶混合機可配備：電控箱、螺旋上料機、斗式上料機等。

本公司定制臥式螺帶混合機，常規筒體外進行夾套。一般可進行水蒸氣加熱及電熱絲加熱、水冷卻等；以便客戶對物料的溫度進行控制。在全開式進料口添加不銹鋼網格，防止異物落入筒內。

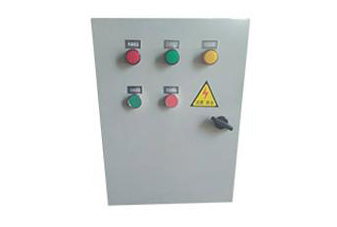

電控箱

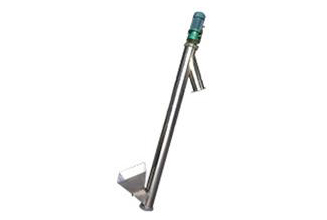

螺旋上料機
外加不銹鋼套

WLD-系列臥式螺帶混合機應用于食品添加劑，粉體農藥、獸藥、粉體建筑材料、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固—固(即粉體與粉體)固—漿(即粉體與膠漿液)的混合，還特別適應粘稠的物料混合，混合速度快、精度高。
